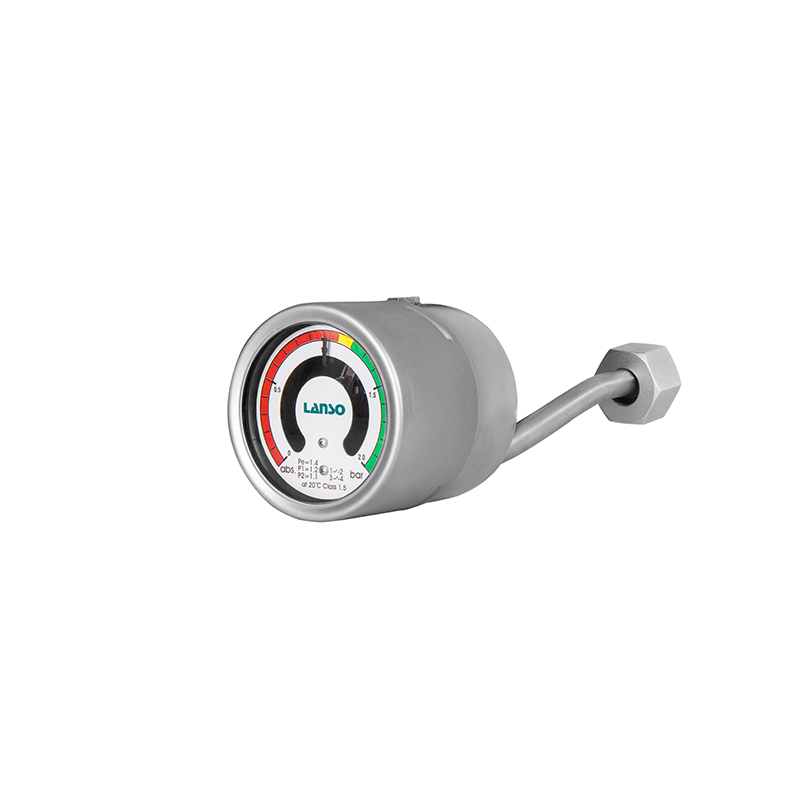

用于監控密閉容器中氣體的密度，可廣泛應用于中壓開關柜、環網柜。適合于戶外惡劣的外界條件。

可提供新建變電站配套及現有變電站改造等多種解決方案。

SF6氣體絕緣環網柜

SF6氣體絕緣開關柜

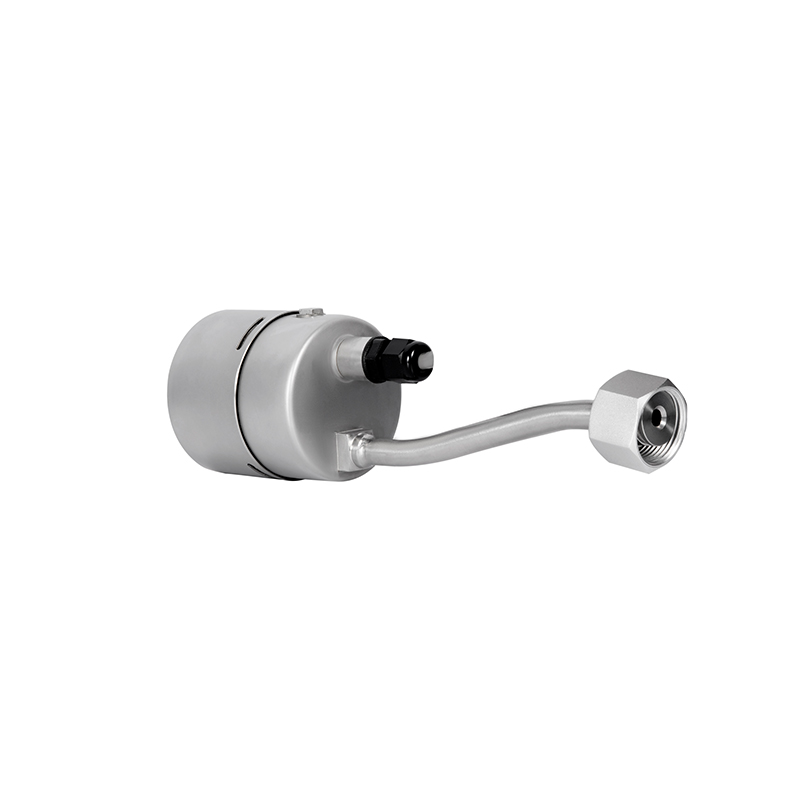

小型化設計，安裝接口特別定制，方便可靠。

  按照客戶需求定制壓力接口。

 可根據用戶需求提供上限3組開關動作接點。

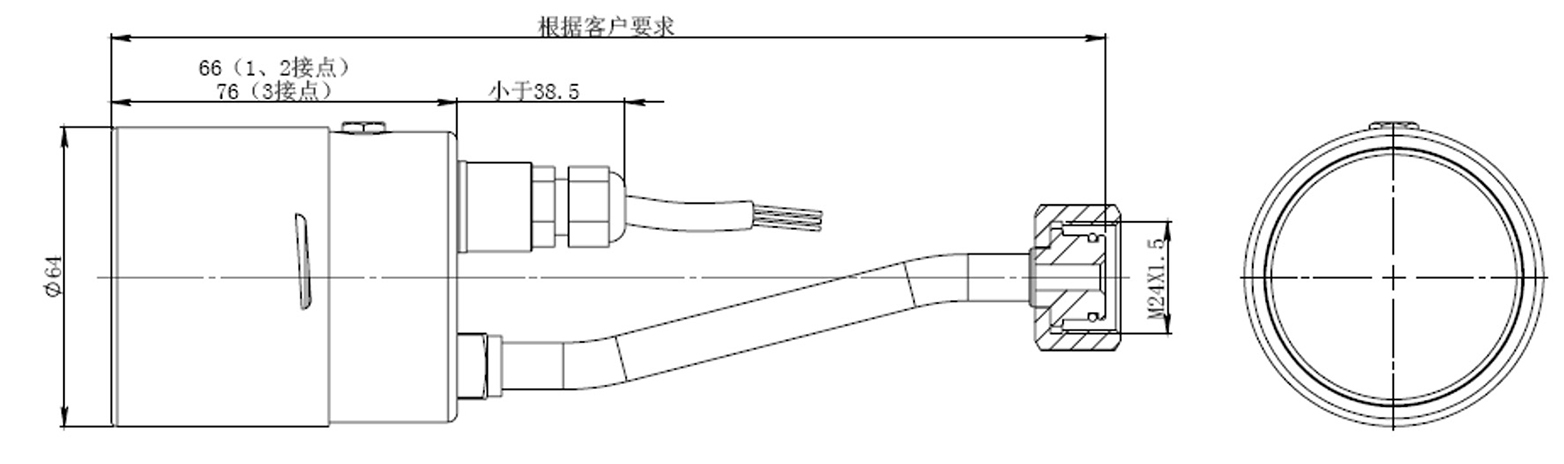

外殼直徑：Φ64mm

2、外殼材質：不銹鋼

3、測量范圍：0 ~ 2bar abs.（可定制）

4、測量精度： ±1.5%FS（+20±1°C），±2.5%FS（-20°C～+60°C）（氣態）；

可選：±1.0%FS（+20±1℃），±1.8%FS（-20℃～+60℃）（氣態））

5、工作溫度：-20°C～+60°C, 相對濕度≤ 95%RH

6、防護等級：IP65

7、泄漏率： ≤1×10^-9Pa·m³/s （氦氣檢漏）

8、接點類型：磁助式電接點開關（上限3組，常開或常閉）

9、壓力接口：M20×1.5（可定制）

10、安裝方式：徑向或軸向

11、絕緣性能：絕緣電阻：>100MW (DC 500V)

工頻耐壓： 2000V, 50/60 Hz 1 min

12、接點電氣參數：功率：30VA

    工作電壓上限：380V

    通過電流上限：1A

13、重量：   0.3kg

14、感壓元件：波頓管

測量范圍

工作環境可選-40℃～+60℃

出線方式及電纜線長度

安裝方向

高海拔環境使用

可檢測SF6、Air、N2、SF6+N2等氣體
